风淋设备装置接线图及风淋室电路板接线图
风淋设备风淋室如何装置接线呢?风淋设备风淋室装置接线外箱体的电源开关；风淋室装置接线内箱体的控制面板；

风淋设备装置接线两侧外箱体上（此处电源开关可预防紧急情况下切断电源，有效地提高我们的人身安全）。当电源指示灯不通时，不防重新检查一下以上四个风淋室电源处。

风淋设备装置风机接线不工作时，时间去检查一下风淋室外箱体的紧急开关是否切断，如确定切断了，用手轻轻一按，往右方旋转一下松手即可。

风淋室装置接线风机倒转或者风淋室风速很小时，请务必检查一下380V三相四线的线路是否反接，一般出厂安装时会有专人的电工接好线；如反接了风淋室的线源，轻者会导致风淋室风机不工作或反转风淋室风速减小，重者会烧掉整个风淋室的线路板；我们不要轻意去更换接线。

风淋设备风淋室装置于非洁净区与洁净区之间，目的是将洁净区与非洁净区进行隔绝缓冲，同时将进入洁净区的人员表面的灰尘、毛发等吹落，避免将污染源带入洁净区，从而保证洁净区的产品达到无菌、无尘生产。
风淋室装置一般为整体发货，成品至客户现场后接电即可使用。但有部分客户因现场场地限制，整机无法进入，此类风淋室需要现场安装。

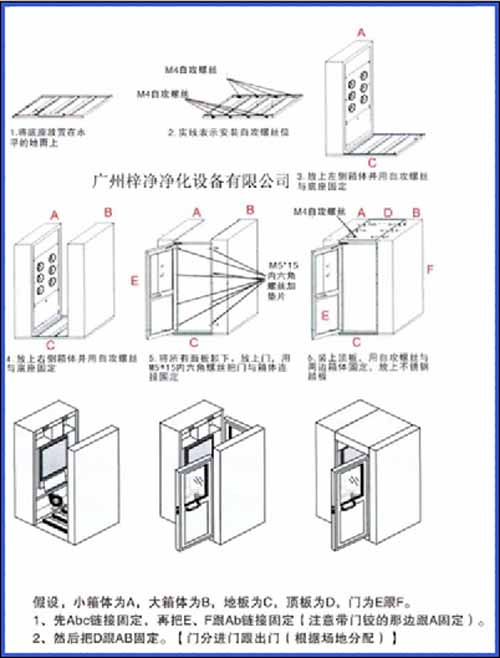

风淋室装置接线图，教您一步一步如何自行安装和组装：
风淋室主要分为以下几个组成部分，风淋底盘，两侧风淋箱体，风淋顶箱，门及电器控制部分。
一、风淋底盘一般由不锈钢方管制作，厚度为40MM，底盘为整体组成，首先将风淋底盘置于风淋安装位置处。风淋底盘不需要与地面进行固定，完全靠自身重量即可保持稳固。一般单人风淋室为350KG，双人风淋室为650KG左右。

二、将风淋侧箱体置于底盘两仙，在内底部用自攻螺丝或铆钉将侧箱体与底盘固定起来，此处注意底盘与侧厢体的位置。

三、风淋设备风淋室两侧侧厢固定之后，再将顶厢安装与两侧厢体连接，此处需要注意上下垂直度，需要进行不间断测量，以保证框架上下部分尺寸完全相同。

四、风淋设备整体框架完成之后，再进行门安装，门和门框皆由不锈钢方管及不锈钢制作，铰链采用三道不锈钢铰链加固，原门框与门板已经由厂家出厂前已经安装好。此时只需要将铰链固定于风淋侧面厢体之可。如果门安装好之后门框与箱体之间缝隙不齐平有摩擦，那么是因为地平不平而导致，此步骤并不需要调整门框，只需要对风淋下部进行垂直校正，将风淋底盘垫平即可。可反复调试四角加垫片，一旦垫平，门体将会与箱体缝隙完全整齐。

五、风淋设备风淋室装置接线灯及电器，风淋室电器为快速插口件，只需要将相应的插口，力士坚电锁，红外线光电，照明灯具接口插到相应的接口即可。

六、风淋设备风淋室装置接线通电时：风淋为三相五线制，三火线，一地线，一零线。如果接上电源后风力很小，一般为风机反转。只需要将三根火线中任意一根位置互换，即可正常使用。

七、风淋室接线控制面板为液晶蓝屏显示，且带有屏幕保护，易纯净化出厂的风淋室控制面板解锁办法只需要连续按+照明”三键，听见滴滴”两声后，可进行风淋时间，照明时间，屏保时间设置即可。

八、风淋设备风淋室装置接线完成之的需要用密封胶对一些缝隙进行密封，梓净净化一般采用道康宁密封胶密封，环保无气味。经过以上七个步骤，风淋室已经全部安装完成，现在可以正常使用风淋室了。且用且注意，风淋室具备电子联锁功能，一门打开时，另一门无法打开，在使用过程中，使用过程中双门都无法打开。切不可强行推拉门，以避免将门锁损坏。

风淋设备风淋室装置接线调试说明：
1、电源：支持24V电流电源或24V交流电源，其接线方法，风淋室控制器接线图。
2、输入：为X段的接线柱外门点动开关X2:内门电动开关X3:外门门磁X4：内门门磁风淋室内红外探头 X6：空X7:外门放夹，X8:内门放夹。
3、显示：9针串口线与液晶文体屏连接，文本屏上接板上的直流24V电源输出端。

4、输出：继电器板连接针接口为R1-R8的接线端子R1～R2共用COM1-2,R3～R4共用COM3-4,R5～R6共用COM5-6,R7～R8共用COM7-8.R1接外闭门器SL端，COM1-2接闭门器GND，R2接内闭门器SL端，COM1-2接GND端。R3/R4接风机继电器，COM3-4接220V交流电L端，R5/R6接照明灯COM5-6接220V交流电L端，R7接紧急开关，R8接状态灯，COM7-8接GND端。

5、点击屏幕上任间按钮，背景灯亮，更改设置点击下箭头按钮系统进入设置界面，对应1外门、2内门、3风机三项的时间设置，按数字1进入外门设置，点击按钮SET键数字闪烁点击按钮左箭头或者右箭头更改个位十位或者百位数字，更改完毕点击ENT键保存设置，ESC键后退到上一个设置，ALM为紧急按钮。

6、风淋室工作流程：风淋室外点动开门开关，风淋室外门立刻打开，人员进入等最后一名人员进入后开始计时关门，门关后红外探头检测，启动风机吹风完毕，后门打开最后一名人员走出来开始计时关门，内点动开门并触发后，内门打开，人员进入后内门关闭，前门立刻打开。

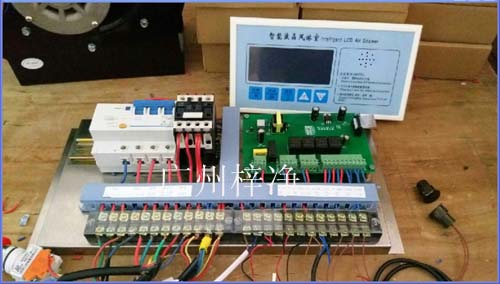

7、风淋室电路板接线及常风问题及对应方法：风淋室系统出现问题或不工作时，首先看风淋室电路板显示器提示，外外门关闭外门指示点应该为白色，内门关闭内门指示点应该为白色，当风机工作时风机指示点应该为白色，外门防夹有触发时对应点应该为白色，内门防夹有触发时对应点应该为白色，如果以上对应点没有动作就跟进相关的线路。门闭合时门磁为闭合状态，防夹红外探头当有物体阻挡时为闭合状态，红外探头当检测有人员时为闭合状态。
